EPIC® Rectangular Connectors

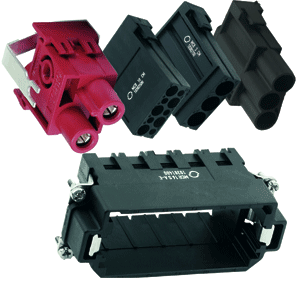

Modular Inserts


CHOOSE YOUR MODULES
Modules
Plug
Receptacle
Rated Voltage
Rated Current

2 Contact Module: 2 Working Contacts

1000V
82A

2 Contact Module: 1 Working Contact & Ground

1000V
82A

3 Contact Coax Module

250V
-

3 Contact Module

630V
40A

3 Contact High Voltage Module

1000V
50A

4 Contact Module

630V
25A

4+PE Contact High Voltage Module

1000V
16A

5 Contact Module

400V
20A

10 Contact Module: Stamped & Formed

250V
10A

10 Contact Module: Crimp Machine

250V
10A

20 Contact Module

100V
4A

Dummy Module

-

-

4 Contact Cage Clamp Module

400V
14A

Ethernet Module: RJ 45 Connectors + 4 Power Contacts

600V
10A

Profibus DP Module: 2 Contacts + Shield

30V
1A

Universal Bus Modules

30V
1A

Pneumatic Modules: 1 Contact with 2.5 mm Hose Diameter

145 psi
-

Pneumatic Modules: 1 Contact with 4.0 mm Hose Diameter

145 psi
-

Pneumatic Modules: 2 Contacts with 2.5 mm Hose Diameter

145 psi
-

Pneumatic Modules: 2 Contacts with 4.0 mm Hose Diameter

145 psi
-

CHOOSE YOUR FRAME BASED ON THE NUMBER OF MODULES
Frames
For Plugs
For Receptacles
Corresponding Housing

Frames for 2 Modules

Frames for 3 Modules

Frames for 5 Modules

Frames for 7 Modules

Frames for 10 Modules

Frames for 14 Modules
